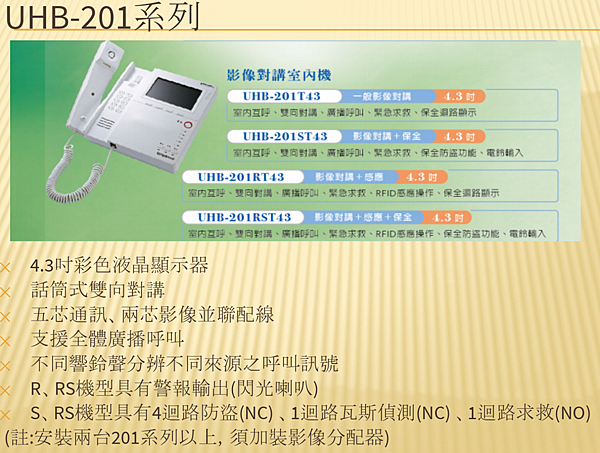

聯盟UHB201系列







UHB-201 / UHB-201R / UHB-201S / UHB-201RS 對講室內機使用手冊           備註： 影像輸入端已內建絞線傳輸器，安裝時可直接搭配經絞線傳輸器輸出之video訊號。 以下功能操作，標註為該機型者才具備。   1. 門位燈號 1~3分別代表第1台 UHB-901、第 2台 UHB-901、公共門位狀態。   2. 與免持機種(型號為 UHB-3xx系列)搭配使用時，     請確認本機軟、硬體版本為 V2.0以上版本並配 合電路參數修正。  V1.xx 與 V2.xx 版本機型不可混合搭配使用。   【通用功能操作】   影像： 來電進線或去電時(室內機、門口機)， TFT LCD自動開啟螢幕顯示， 並在螢幕下方可顯示呼叫方或被呼叫方號碼、門口機碼、RFID碼， 呼叫方或本機掛斷時，自動關閉TFT LCD螢幕。     搭配uhb-901d、uhb-904影像控制等機型 監視選台/ 自動跳台/一般模式 按鍵操作：螢幕下方按下任一鍵，皆會出現按鍵指示：SEL  OK   UP   DN,  SEL：選擇控制影像模式 OK：確認執行  UP ：前一影像 DN：後一影像 按下OK右上字幕會出現@ 符號即表示此模式已執行   注意： 1、在螢幕關閉狀態下(對講待機模式)，按下以上任一鍵後，       螢幕背光即點亮，若未選擇一般模式執行螢幕將一直開啟 2、UHB-901D 僅支援進線自動切換影像及手動切換，       不支援跳台以下操作之AUTO模式無效     操作方式： 按鍵SEL選擇，畫面右上角會依序出現MONI、AUTO、  無字幕三種模式再按下OK執行     MONI：按UP、DN鍵控制uhb-901d、uhb-904切換畫面              選擇MONI模式，再按1~8任一數字，按下OK右上字幕會出現@ 符號，uhb-904切換到指定影像    AUTO：uhb-904自動跳台模式   無字幕：有進線或呼叫才會開啟螢幕   UP、 DN鍵只有在uhb-904為跳台模式下，操作才會有效。     對講： <接聽> 聽到鈴聲後，拿起話筒即可對講；同時顯示呼叫方燈號。   <室內機互相呼叫> 拿起話筒，在數字鍵按下室內機號(1~7)，對方鈴響接起即可對講，同時該被叫室內機燈號亮； 呼叫方可掛斷雙方通話。   <門口機進線呼叫> 聽到門口機進線鈴聲響起，拿起話筒，即可與門口機通話；通話完畢，室內機掛回聽筒， 可掛斷門口機通話。   <主動呼叫門口機> 拿起話筒，按下【控制】鍵 + 11，即可對1號門口機通話；按下【控制】鍵 + 12，即可對 2號門口機通話。   <呼叫警衛室>   搭配 UHB-910   ( 主系統裝置為聯盟 PBX) 拿起話筒，按下 08+【呼叫】鍵可直接呼叫警衛室 。   ( 主系統裝置為他牌 PBX) 拿起話筒，按下 08+ 0~9號碼(最多 8碼)+【呼叫】鍵可直接呼叫                                                       警 衛室或戶戶對講(本操作亦適用搭配聯盟 PBX) 。   <警衛室進線呼叫>   聽到進線鈴聲響起，拿起話筒，即可通話；通話中按【開門】鍵即可開門 通話完畢，   室內機掛回聽筒，可掛斷通話。     若來電無人接聽，來信燈將持續綠燈閃爍，直到用戶回撥警衛室。    開門： <門口機進線>   與門口機通話中，按下 【開門】鍵，即可開啟該門電鎖(1號/2號 門電鎖)。 門開後則該相應開門指示燈號亮，門關閉則燈滅。   <主動開門>   門口機未進線通話，室內機可直接以按鍵操作開門： 按下【控制】鍵 + 21，可開啟1號門電鎖；按下【控制】鍵 + 22，可開啟2號門電鎖。       廣播： <指定室內機廣播>   拿起話筒，在數字鍵按下 00+室內機號，被叫方喇叭開啟，在話筒說話，於被叫方喇叭播 出，被叫方拿起話筒即可對講，同時該被叫室內機燈號亮；呼叫方可掛斷雙方通話。   <全體室內機廣播>   拿起話筒，在數字鍵按下 00+99，全體室內機喇叭開啟，在話筒說話，於全體室內機喇叭播 出，任一室內機拿起話筒即可對講，呼叫方可掛斷雙方通話。   緊急求救： 按下緊急鈕，本機警報音響起，並送出緊急信號；獨棟別墅型模式，室內機收到該緊急信號， 會同步發出警報音，並顯示該求救分機燈號。 (S功能型)主機啟動警報輸出(需加裝警報器) 解除警報:按下數字鍵 0951，即可解除主機警報。   【特別機型功能操作】 A、接收來自門口機Mifare 感應卡片操作：UHB-201R型、UHB-201RS 型 (須搭配UHB-501R型門口機)   <輸入Mifare卡號>   拿起聽筒，按下數字鍵0911，室內機右上方複合燈號橘燈閃爍，此時1號門口機燈號開始閃 爍等待輸入Mifare感應卡片，等待輸入第1張卡片等待時間為120秒，之後輸入每張卡片間 隔60秒，逾時自動結束操作。   <刪除Mifare卡號>   拿起聽筒，按下數字鍵0931，室內機右上方複合燈號橘燈閃爍，此時表示開始刪除記憶體內 卡號，刪除完成，複合燈號橘燈熄滅。   <開啟門電鎖>   UHB-201R型：以合法RFID卡片在門口機感應，即可開啟門電鎖。     UHB-201RS型： 保全解除中，以合法RFID卡片在門口機感應，三秒內未按下門口機通話鈕，即可開啟門電鎖。   保全設定中，以合法RFID卡片在門口機感應，先解除保全，後自動開啟門電鎖。   B、保全操作： UHB-201S型、UHB-201RS型   <設定保全> 1. 按鍵輸入 0951 碼，設定保全警戒。 2. 以外接設定裝置操作保全設定。 3. UHB-201RS搭配UHB-501R型門口機，先以合法RFID卡片在門口機感應，聽到確認音 後，3秒內按下門口機通話鈕，設定保全警戒。   <解除保全> 1. 按鍵輸入 0951 碼，解除保全警戒。 2. 以外接設定裝置操作解除保全設定。 3. UHB-201RS搭配UHB-501R型門口機，以合法RFID卡片在門口機感應，先解除保全設 　定，後自動開啟門電鎖。   <解除警報> 1. 按鍵輸入 0951 碼，解除保全警報。 2. 以外接設定裝置操作解除保全警報。 3. UHB-201RS搭配UHB-501R型門口機，以合法RFID卡片在門口機感應，先解除保全警 　報，後自動開啟門電鎖。   <燈號指示>   警報時，複合燈號紅燈閃爍，該異常迴路燈亮，解除後燈號維持記憶2分鐘，停止閃爍。   <門鈴>   門鈴輸入點觸發時，發出門鈴聲。   S4  ：安裝在獨棟透天住宅，僅作為主機時才短路，其餘室內機不須短路， 　　　若全為UHB-101 標準型或 UHB-201 標準型(未安裝 R、S、RS 等功能型室內機)， 　　　則任選1台將 S4短路做為主機用。 ※安裝在獨棟透天住宅中，機型附加碼為R、S、RS 等功能型室內機， 　僅能安裝1台作為主機用，並將 S4 短路，其餘室內機則選用標準型。         ※ P4 防盜迴路信號說明： T1~T4 ：防盜迴路 1~4，接防盜感應器材 NC迴路乾接點。   FIRE ：火災/瓦斯 立即警報迴路(又稱 24小時迴路)，接火災/偵煙/差動/瓦斯 等相關防火感知器材NC迴路乾接點。   EMG ：緊急  立即警報迴路(又稱 24小時迴路)，接 緊急按鈕或無線緊急按鈕等相關器材NC迴路乾接點。   SET IN：外接設定解除迴路 NO型乾接點，為暫態動作，每短路再開路一次，即變更設定解除狀態，               此種方式可同時並接多種裝置使用，              如：單機式讀卡機、遙控器、互控鎖等。   DR IN ：二次鈴輸入接點 NO型迴路，接單按鈕、開關等，可觸發室內機門鈴音樂通知住戶。      ※P4 防盜迴路信號輸入皆以PIN8、9之COM點為迴路共點，    不能接其他連接座之GND共地，未用之NC型迴路請與PIN8、9之COM迴路共點短路。   ※ S5為影像終端匹配，當本機為影像線路最末端裝置，需將 S5短路，其餘 S5保持開路狀態。   ※ S6 請保持預設位置(絞線傳輸器)，除非不經內建絞線傳輸器，才將短路夾向上調整。
