聯盟 ISDK26容量表
UDF-1016/ISDK-26 內外線容量組合表
|
外線數
|
2
|
4
|
6
|
10*
|
|
內線數
|
16
|
16
|
16
|
16
|
|
24
|
20*
|
20*
|
|
UDF-1016/ISDK-26 加高型內外線容量組合表
|
外 線
|
2
|
2
|
4
|
4
|
6
|
6
|
8
|
8
|
10
|
10
|
|
數位分機
|
32
|
40
|
24
|
32
|
32
|
24
|
16
|
24
|
24
|
16
|
|
門口機組
|
●
|
|
●
|
|
|
●
|
●
|
|
|
●
|
|
加高上蓋
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
26cpu機板
第一顆插PIN：V000 V001 V002 V003
第二顆插PIN：V004 V005 V006 V007
第三顆插PIN：V008 V009 V010 V011
第四顆插PIN：V012 V013 V014 V015
UD-F/ISDK-26系列基本配備容量為2外線＋16內線。
原始分機號碼20到35
DSP機種：ISDK擴充內外線順序，先疊內線再疊外線(無DSP不限制順序)
ISDK-26高容量主機需要條件如下:
1. 主機板F9931 PCB 板號須為REV2.3以上。
2. 電源板F9934 PCB 板號須為F9934C。
3. 加高型上蓋。
4. 軟體版本為2.10以上之版本的ISDK-26主機
a. 無法加裝DSP卡。
b. 最大容量42門(內線門數+外線門數)。
c. CID卡需安裝在主機板或外線板上。
5. 軟體為6.16以上之版本的ISDK-26主機
a. 內含DSP卡：計有8路CID(來電顯示)及6路DISA(自動總機)。
b. 最大容量：外線8門，內線24門。
備註：
1. 擴充之內線容量:可裝數位內線卡或單機卡。
2. 軟體若為2.09(含)以前的版本則無法擴充至42門。
3. UDF-1016主機比照處理。
一般上蓋：
註1：安裝F9803外線卡及F0038二路單機卡或四路單機卡最多可連接二片。
註2：安裝F9808
八路單機卡最多可連接二片。不能再安裝其他卡片。
DIP Switch1, 2,3 off 4 on再重開機則系統會做總清除
DIP Switch
1：是 MPU記憶體的備用電池開關,在工作時必須切至ON,以確保資料完整
DIP Switch 2 ：切至on程式設定分機可用程式設定密碼(原始值：3321/2656)進入程式設定
DIP Switch 3 ：切至on 程式設定分機可用程式設定密碼(原始值:------)進入程式設定
DIP Switch 4 ：切至on 所有分機皆可使用程式設定密碼或原始值:3321/2656進入程式設定
ISDK26蓄電池
型號：AL2472
容量：7AH / 電壓：DC24V
內置DC12V 7AH防爆電池*2個(台製)
尺寸：332 × 120 × 85 mm
待機3~4小時
使用1~2小時
26POWER無動作+-5V無輸出,換掉背面的D8 /D5 與 D8/D5 旁邊的 22歐姆

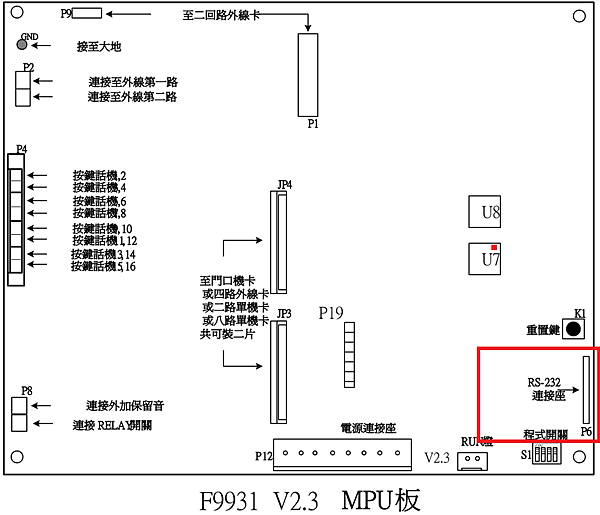

若 F9931A 或 F9801B 板的 P6 連接座插上

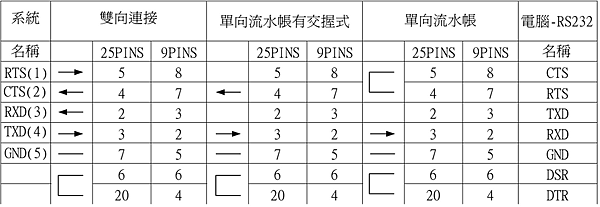

K9111(RS-232 卡)時,線路連接法參照下圖所示

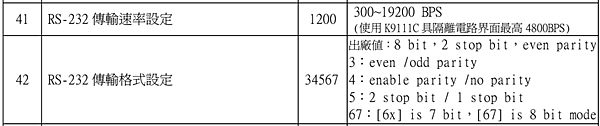

RS-232C 板連接圖(如右圖所示),線材請用隔離線,避免不必要的干擾。

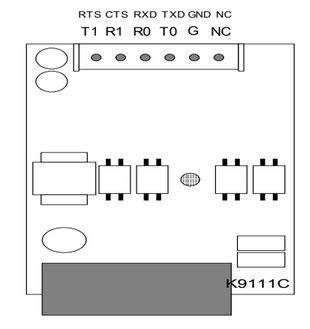

K9111C
KIND:1
型 號 品 名 說 明 ISDK-26 KSU ISDK-26 主裝置 (POWER $1484-、韌體 $600-) 基本容量：2 外線，16 內線 (可擴充至 4 外線，6 外線及 10 外線) 含：主機箱，主機板(CPU+2局線+16內線)， 快速接頭MDF，電源回路，IC 保留音， 外加保留音介面，遠端遙控修改程式。
ISDK TRK-2 ISDK 外線卡 2 回路，可實裝 2 外線， 擴充外線用。 ISDK TRK-4 ISDK 外線卡 4 回路，可實裝 4 外線，擴充外線用。 ISDK ISDN-BRI ISDN-BRI 數位外線卡 2 回路，ISDN-BRI 介面(2B+D)。 ISDK IP-4-1 ISDK VoIP 內建式網路
通訊介面卡
4 回路，SIP RFC3261G.711μlaw/Alaw 、G.729、G.723、GSM，可擴充至 8 回路。
VM-4B-1 VoIP 網路通訊介面擴充卡 4 回路，ISDK IP-4-1 擴充回路用。 ISDK IP-4S ISDK 網路通訊伺服器介面卡
具 ISDK IP-4-1 功能，並有 20 組註冊數及最多4 路線上通話，且可註冊 50 組節費路由。
ISDK CID ISDK 4 回路來話顯示卡
ISDK 外線卡附加用，系統記憶 350 組，個別話機記憶 20 組。
ISDK DSP-C&D ISDK 來電顯示及自動總機卡
內建式 8 路雙模 (DTMF & FSK )來電顯示及6 路支援 4 種語言 DISA 自動總機，可彈性 錄製接待語／保留音樂／鬧鈴宣告共 3600 秒。
ISDK VM-402 ISDK 內建式語音信箱介面卡
4 回路，具 2000 小時錄音容量，可擴充至8 回路。
VM-4B 語音信箱介面擴充卡 4 回路，ISDK VM-402 擴充回路用。 ISDK STA-4 ISDK 數位分機卡
2B+2D，4 回路，可實裝 8 分機，擴充內線必備。
型 號 品 名 說 明 ISDK SLT-2 ISDK 單機卡 (含鈴流)
2 回路，可實裝 2 單機，支援來電顯示功能(外線卡須搭配 ISDK CID卡)，擴充內線單機必備。
ISDK SLT-4 ISDK 單機卡 (含鈴流)
4 回路，可實裝 4 單機，支援來電顯示功能(外線卡須搭配 ISDK CID卡)，擴充內線單機必備。
ISDK SLT-8 ISDK 單機卡 (含鈴流)
8 回路，可實裝 8 單機，支援來電顯示功能(外線卡須搭配 ISDK CID卡)，擴充內線單機必備。
ISDK SLT-2DA ISDK 單機轉換器 (含鈴流) 2 回路，每一數位分機埠可轉換 2 路單機。
ISDK DHVR ISDK 門口機通話開門卡
連接門口機通話，主裝置附加用，含電鎖開門介面(不須外加電源，並具電鎖開門指示燈)。
ISDK 232C ISDK 計費資訊介面卡 提供流水帳或連接電腦計費介面用。
