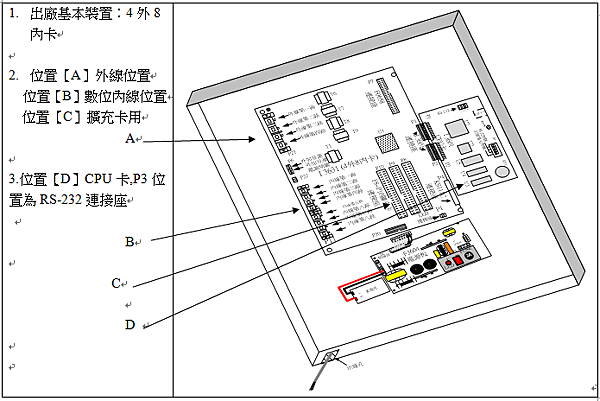

ISDK-36 系統及卡片組裝圖









ISDK-36 系統及卡片組裝圖





註1:  位置【C】可加裝三片擴充卡。

    註2:  4外8內卡(I3631)上P7位置可裝置F0658卡(DSP)含6路DISA。

    註3:  4外8內卡(I3631)上P3位置可再裝置K9111C卡(RS-232)。

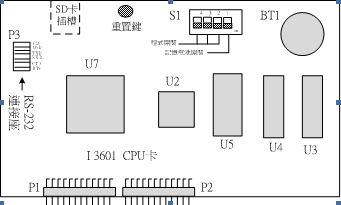

 I 3601 CPU板連接圖:



S1 DIP Switch 1是CPU記憶體的

     備用電池開關,在工作時必須切至ON,

     以確保資料完整。



 DIP Switch 2 on程式設定分機可用程

     式設定密碼(原始值:2656)進入程式設定



 DIP Switch 4 on所有分機皆可使用

     設定密碼進入程式設定



若DIP Switch1, 2,3 off 4 on再開機或按

    【重置鍵】則系統會做總清除。



  P1、P2連接I 3631 PCB

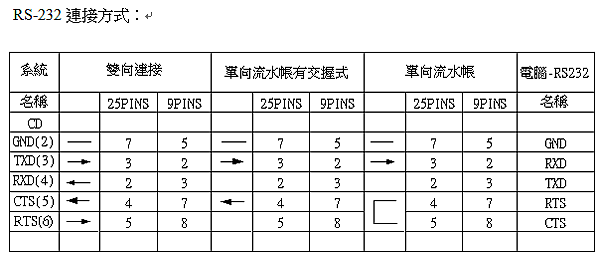

  P3 RS-232連接座

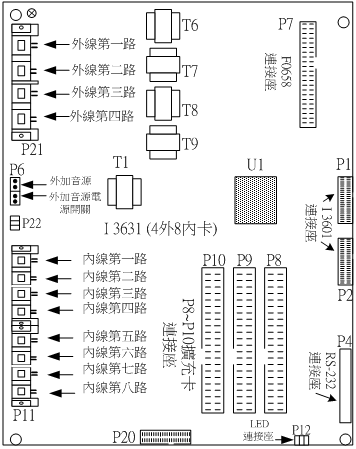

 I3631   4外線/8內線板連接圖:



 P2、P3  連接I3601卡。



 P21為外線插座。



  P11為內線插座,每一埠只

   能裝一台話機。



  P6 外加音源。



  P7  F0658 DSP連接座。



  P8~P10 為擴充卡片連接座。



  P20 電源連接座。



  P4  RS-232卡連接座(K9111C)。

 (CPU卡上有RS-232連接座,可直接配線)

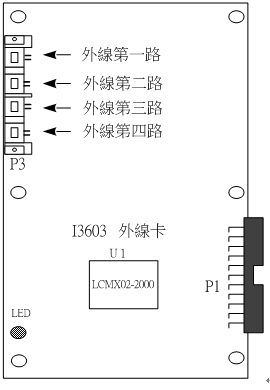

I3603 外線卡配線法:



外線配線圖:(每回路二芯)。



 外線卡已含CID功能。





F0658 (DSP)卡說明:



F0658 內含 6路DISA。



 F0658設定請參閱PGM9(2-41頁)說明。

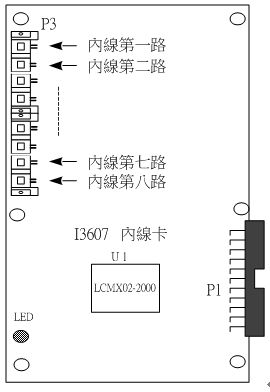

 I3607 數位分機卡配線法:

  P1利用連接線與I3631 連接。





   P3 數位話機連接座 每回路二芯,共8回路.

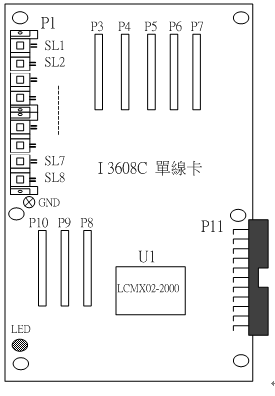

I3608C 單機卡配線法:



P11利用連接線與I3631 連接。



P1 單機連接座每回路二芯,共8回路

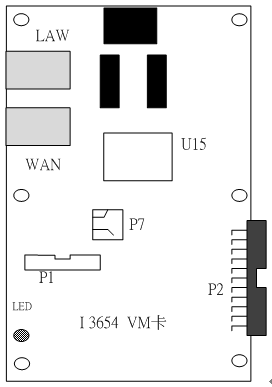

 I3654 VM卡說明:

P1位置連接擴充卡

 P2利用連接線與I3631連接
