聯盟ISDK-26 機板連接圖

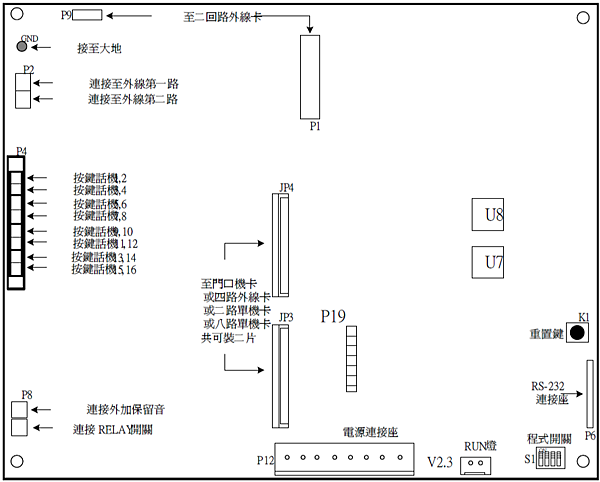

UDF-1016/ISDK-26 MPU 板(F9931 V2.3)連接圖



 P1,P9 為F9953 2 回路外線卡連接座。
 P2 為電信局外線連接座。
 P19 裝置F9858 卡 (DSP)含6 路DISA/8 路CID。(DSP 機型)
 P4 為數位分機連接座,利用二蕊絞線配線,連接數位分機。
 P6 為RS-232C 座,連接至RS-232 卡,安裝時須注意接腳位置。
 P8 為外加保留音、外加保留音開關連接座,連接至外加保留音裝置。
 P12 為電源連接座,連接至F9934 電源板。

 JP3,JP4 為擴充槽

             可安裝F9803 外線卡、F0038 二路單機卡、F9910 門口機卡、
             F9808 四路單機卡、F0854 語音信箱卡共可裝二片

             (其中F9910 門口機卡只能裝一片)。

             SW1-1 為MPU 記憶體的備用電池開關





F9931 V2.3 MPU 板

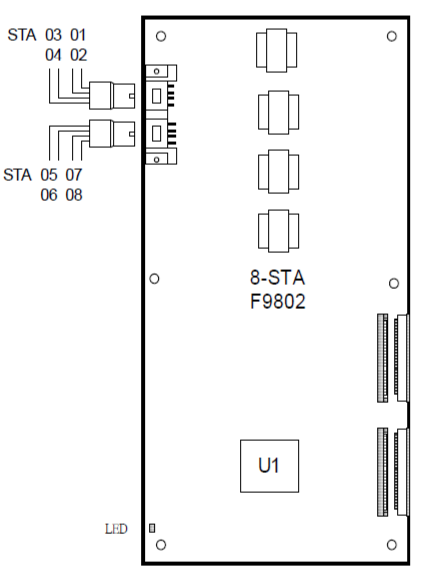

F9802 數位分機卡配線法：



 數位分機板配線圖：（每回路二蕊）

※ ※ PCB 板連接排線裝配時先將壓扣輕輕鬆開

※ 再將排線插入(注意方向)後將壓扣扣緊 ※※

 配線時注意事項：
 L1,L2,L3,L4 為ISDN 用二蕊絞線。
 其收容位置則按照順序排列。

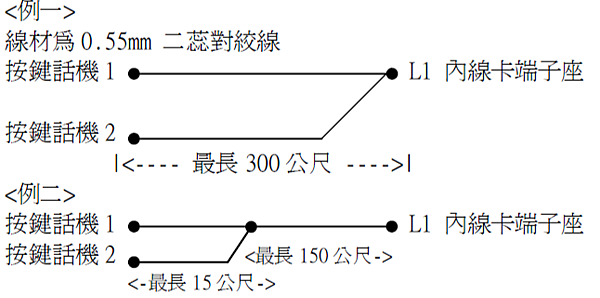

距離限制：

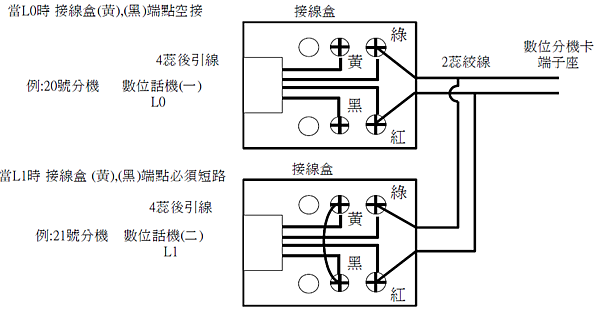

UD-F / ISDK系統同一回路兩台不同號數位話機,並接配線方式：

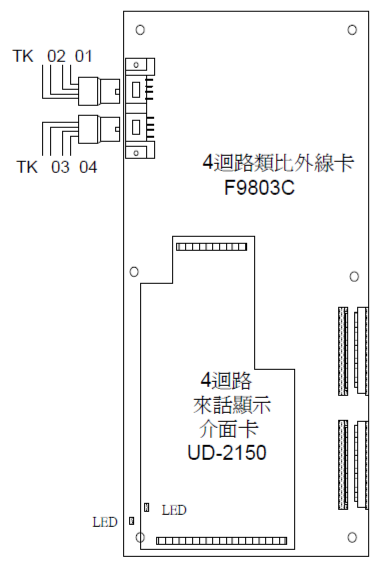

F9803 外線卡配線法：



外線配線圖：（每回路二蕊）
1.10.2 配置外線時機殼要接大地。
※ ※ PCB 板連接排線裝配時先將壓扣輕輕鬆開再將排
線插入(注意方向)後將壓扣扣緊 ※※

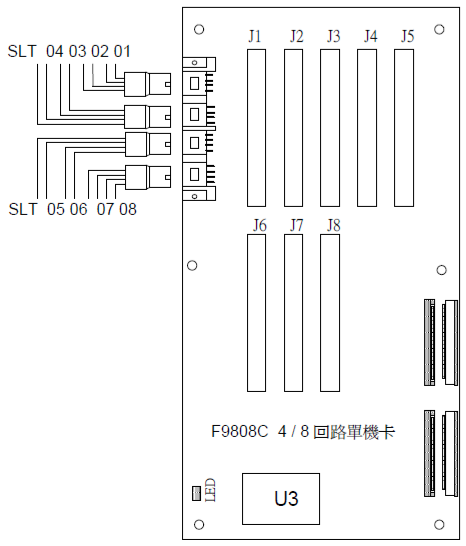

F9808 4/8 回路單機卡配線法：

※※ PCB 板連接排線裝配時先將
壓扣輕輕鬆開再將排線插入
(注意方向)後將壓扣扣緊 ※※

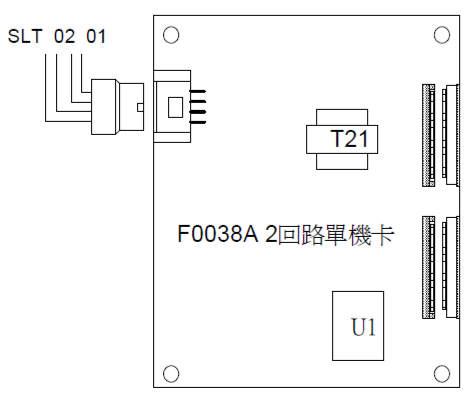

F0038 二回路單機卡配線法：

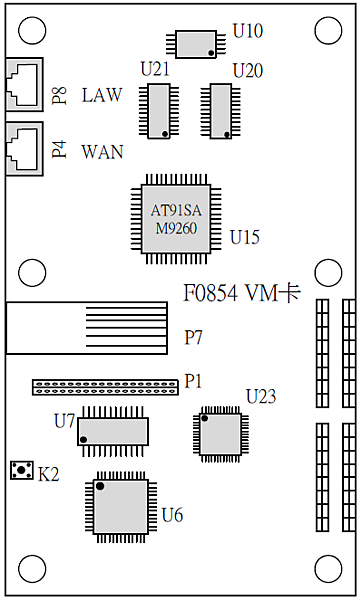

F0854 四回路語音信箱卡:
※ PCB 板連接排線裝配時先將壓扣輕輕鬆
開再將排線插入(注意方向)後將壓扣扣緊※
P.S 軟體須V6.2x 以上
 P1 擴充卡插槽
 K2 按住1 秒,VM 卡硬體重開機。

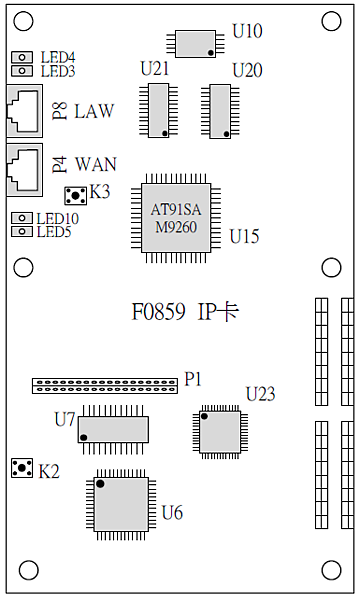

F0859 IP 卡: 4 路

 K2:按住1 秒,IP 卡硬體重開機。
 K3:按住10 秒,IP 卡軟體總清除。
 P8(LAN)有連接設備,則LED3,LED4 會亮燈。
 P4(WAN)有連接網路,則LED5,LED10 會亮燈。
 P1 擴充卡插槽

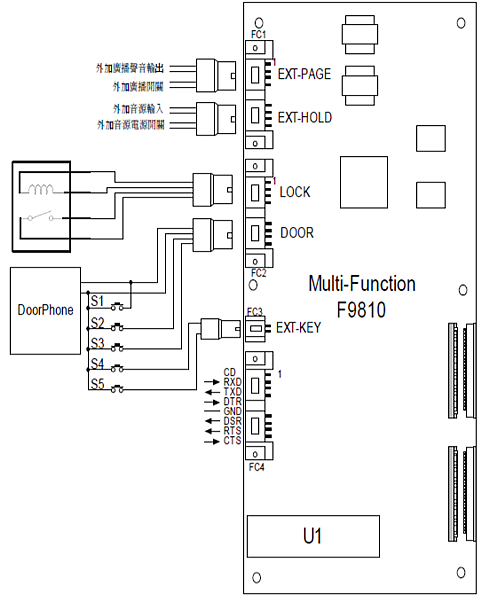

F9810 多功能卡配線法：(FC1-FC4 的Pin 1 皆有標示連接時須注意)
1.15.1 多功能卡PCB 位置圖：
※※ PCB 板連接排線裝配時先將壓扣輕輕鬆開
再將排線插入(注意方向)後將壓扣扣緊 ※※





外加廣播系統安裝說明：
(利用本端子連接至擴大機)
多功能卡的FC1 之Pin1,Pin2 為外接廣播
聲音輸出；Pin3,Pin4 為外接廣播開關,安裝時外接廣播聲音線應使用
絞線或隔離線,而繼電器只能接受500mA/30V,勿做為交流電的電源開關,以
免受到干擾,當系統有用到廣播時,外接廣播繼電器會自動ON,

停止使用廣播時,外接廣播繼電器會立刻 OFF。

 外接音源安裝說明：
(利用本端子連接收音機或放音機並可做為背景音樂用)

多功能卡的FC1Pin5,Pin6 為外加音源輸入端Pin7,Pin8 為外加音源電源開關

外接外加音源電源開關,音源線應使用絞線或隔離線,

繼電器開關只能接受500mA/30V,勿做為交流電的電源開關,

以免受到干擾,當系統有用到外接音源時,

外接音源開關繼電器會自動ON,停止使用外接音源時,

外接音源繼電器會立刻OFF。



 門口機安裝說明：

多功能卡FC2 之Pin5,Pin6 為門口機連接點,
可接二芯的門口機,若要追加按鍵可,

按鍵由FC2,FC3 之S1-S5 共有5 個可
在程式設定上設定5 個不同響鈴群。

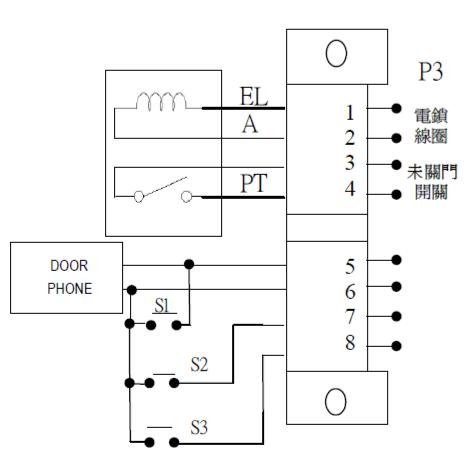

F9910 門口機配線法：
※ PCB 板連接排線裝配時,先將壓扣
輕輕鬆開再將排線插入(注意方向)
後將壓扣扣緊。※

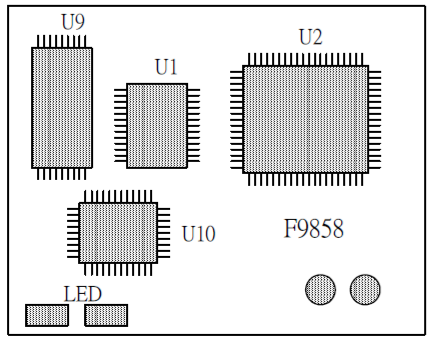

F9858 (DSP)卡說明:

 F9858 內含8 路CID 及6 路DISA
