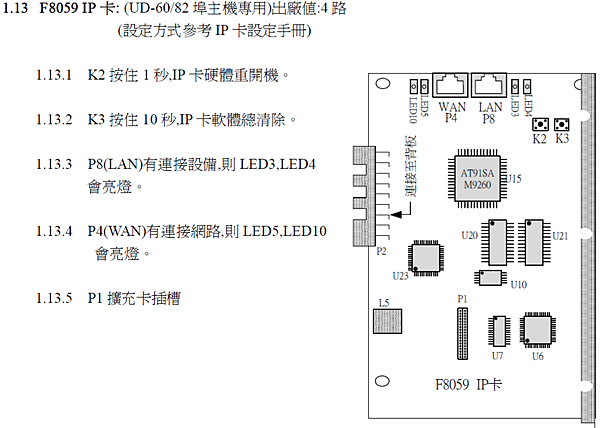

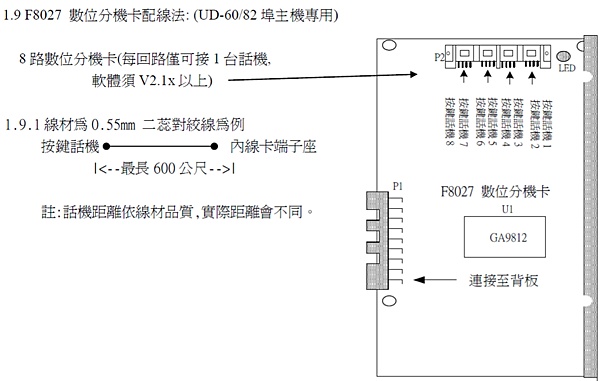

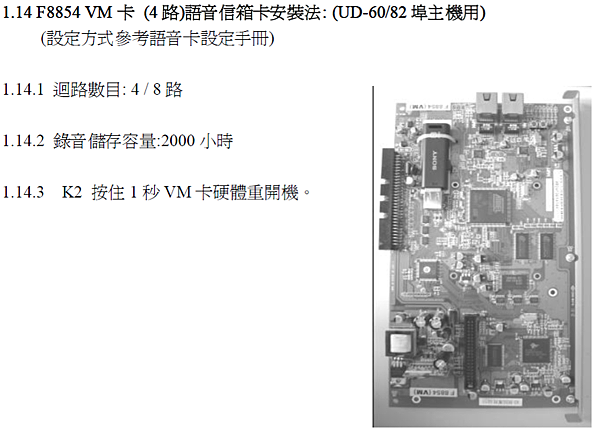

聯盟UD-60系統架構圖











UD-60系統架構圖







備註1: P1～P6為自由埠。(可插內線卡、外線卡、單機卡,門口機卡除外)

備註2: P7～P9為外線卡埠。(P7可插數位內線卡或8單機卡但須佔用P8埠)

備註3: P10埠只能插門口機卡(F8010)。

1. F8001 CPU 卡必須插在CPU 槽位.

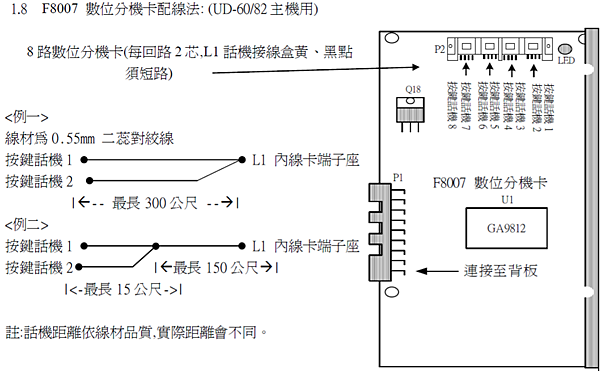

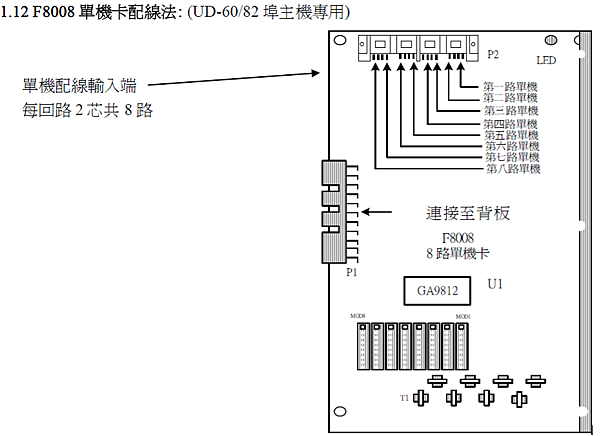

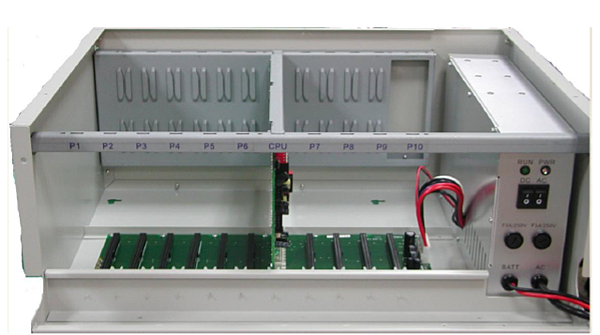

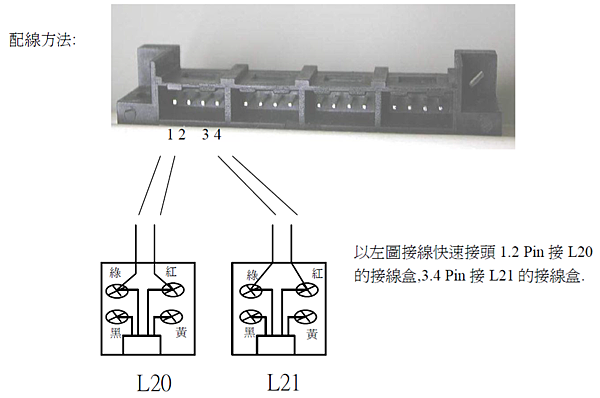

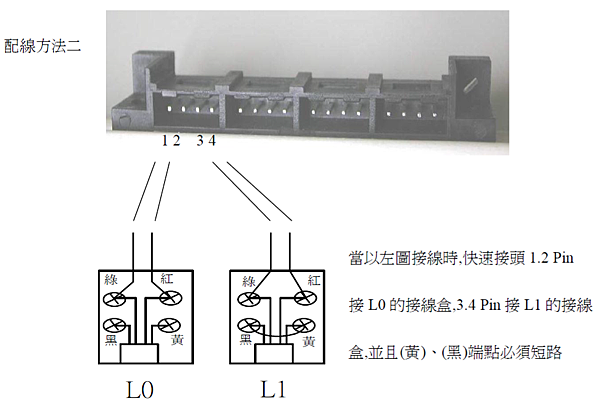

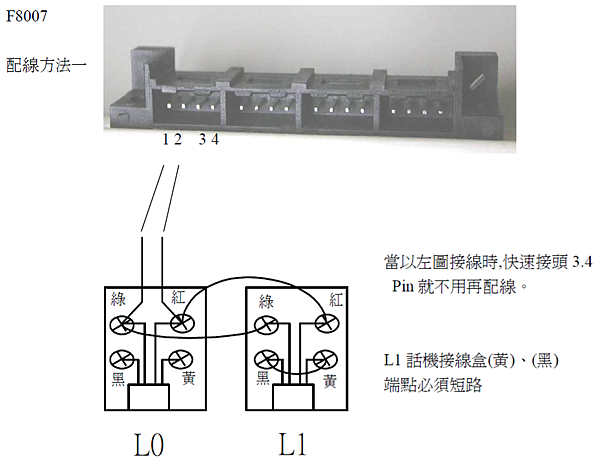

2. UD-60 系統共有10個槽位,P1~P6可以插數位內線卡 (F8007)或單機卡(F8008)

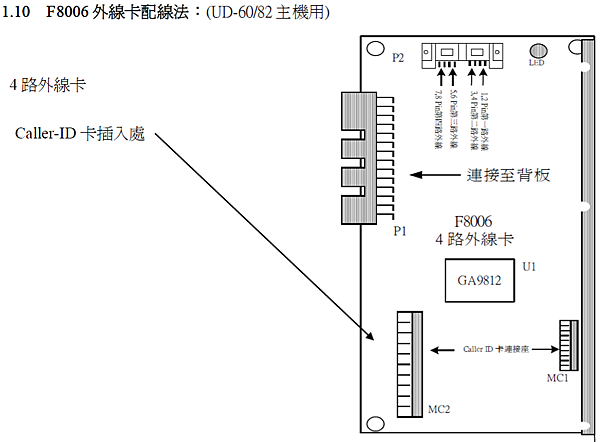

    或外線卡 (F8006).順序可任意安裝。

3. P7～P8槽位可以插外線卡、數位內線卡或單機卡.但當P7槽位插數位內線卡
    或8路單機卡時,就必須佔用P8槽位.

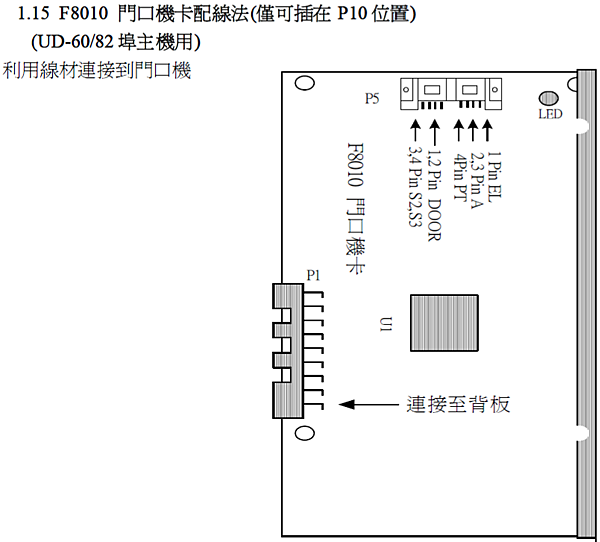

4. P10只能插門口機卡 (F8010).

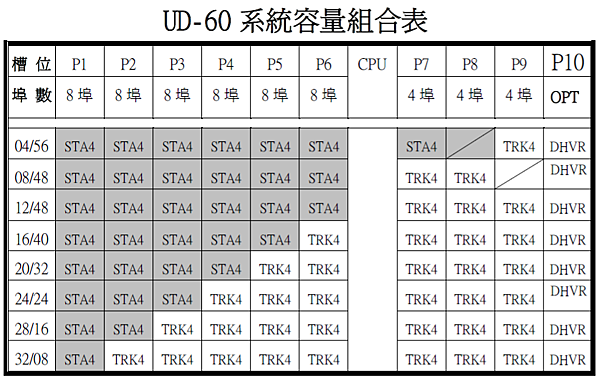

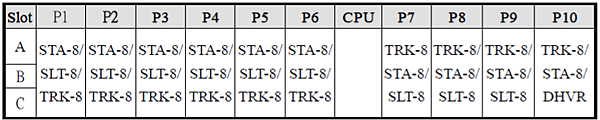

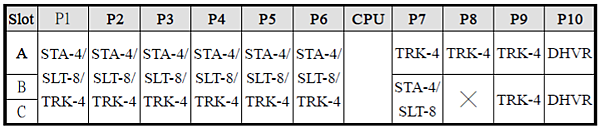

5.組合表請參閱下表：





UD-60(82埠)系統架構：

備註1: P1～P10為自由埠,每埠8回路。(可插內線卡、外線卡、單機卡,門口機卡除外)

備註2:門口機卡只能插在P10埠。

1. F8013 CPU 卡必須插在CPU 槽位.

2.UD-60(82埠) 系統共有10個槽位,P1~P10可以插數位內線卡 (F8007)或單機卡(F8008)

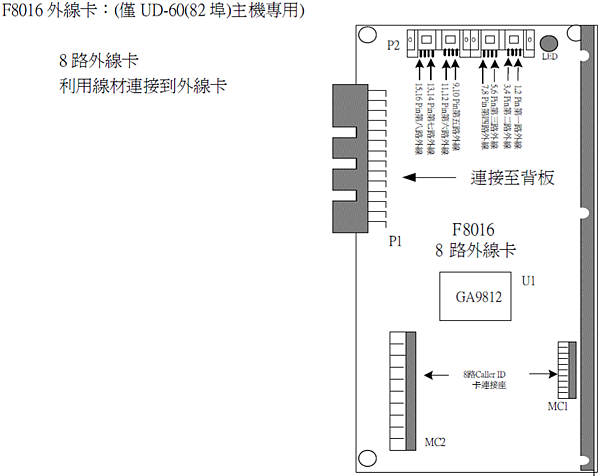

   或4外線卡 (F8006) 或8外線卡 (F8016).順序可任意安裝。

3.門口機卡(F8010)只能插在P10.

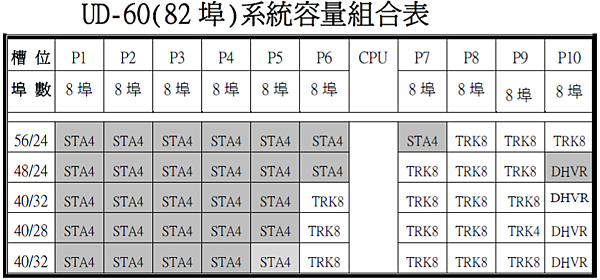

4.組合表請參閱下表：

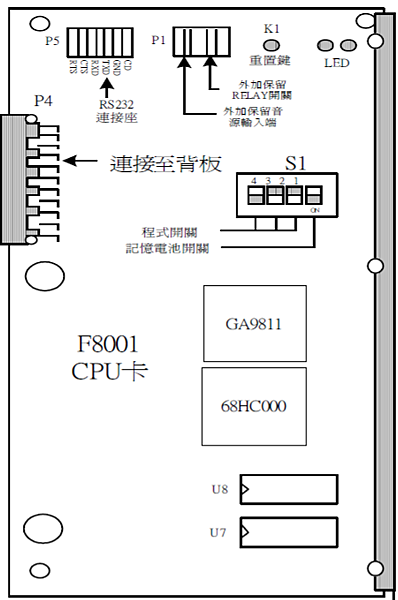

F8001 MPU 卡連接圖:
DIP Switch 1 是CPU 記憶體的備用電池開關,在工作時必須切至ON,
  以確保資料完整。

DIP Switch 2 on 程式設定分機可用程式設定密碼(原始值:2656)進入程式設定

 DIP Switch 4 on 所有分機皆可使用設定密碼進入程式設定

若DIP Switch 2,3 off 4 on 再開機或按【重置鍵】則系統會做總清除。

 P1 外加保留音源座

 P5 RS-232 連接座

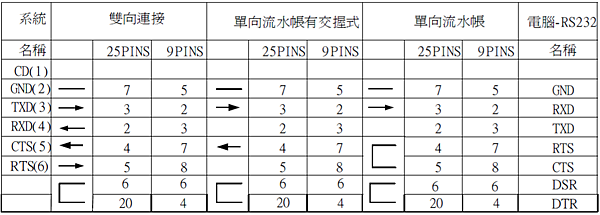

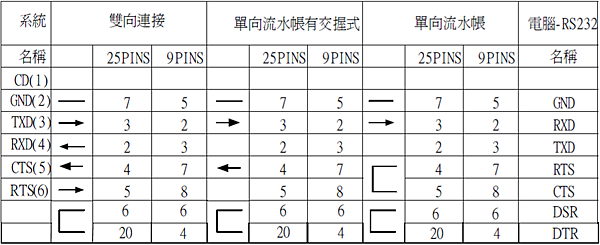

RS-232 連接方式：

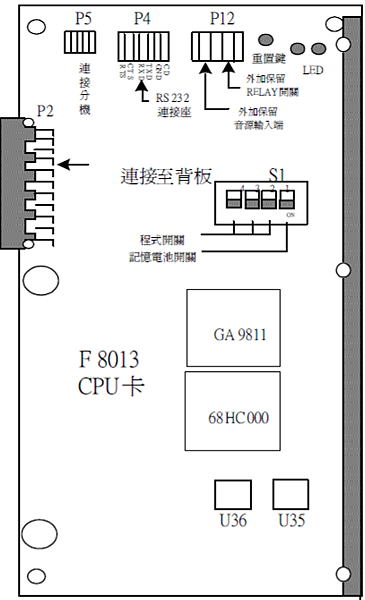

F8013 MPU 卡連接圖:(UD-60(82 埠)主機專用)

 DIP Switch 1 是CPU 記憶體的

備用電池開關,在工作時必須切至ON,以確保資料完整。

 DIP Switch 2 on 程式設定分機可用程式設定密碼(原始值:2656)進入程式設定

 DIP Switch 4 on 所有分機皆可使用設定密碼進入程式設定

 若DIP Switch1,2,3 off 4 on 再開機則系統會做總清除。

 P12 外加保留音源座

 P4 RS-232 連接座

 P5 連接分機座



RS-232 連接方式：
