海康車牌辦識IPCAM
海康車牌辦識IPCAM
DS-2CD4026FWD/P-L
韌體版本V5.4.5 build 170814
編碼版本V7.4 build 170710
web版本V4.0.51 build 170710
plugin版本V3.0.6.15
主控版本屬性B-R-R3-0
帳號:admin
密碼:hk888888

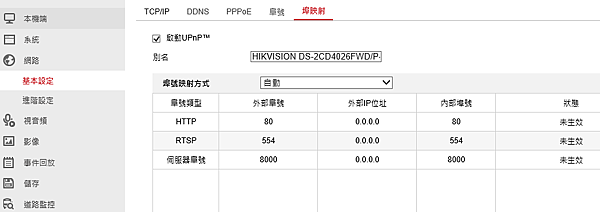

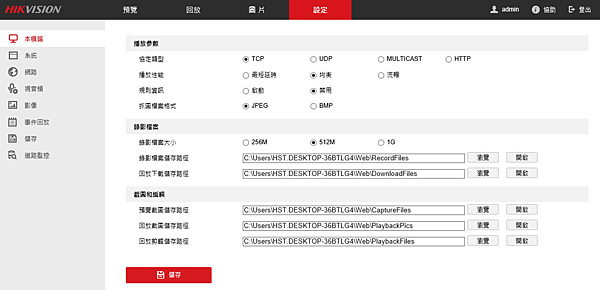

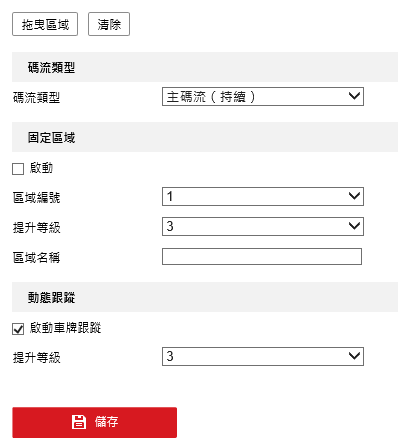

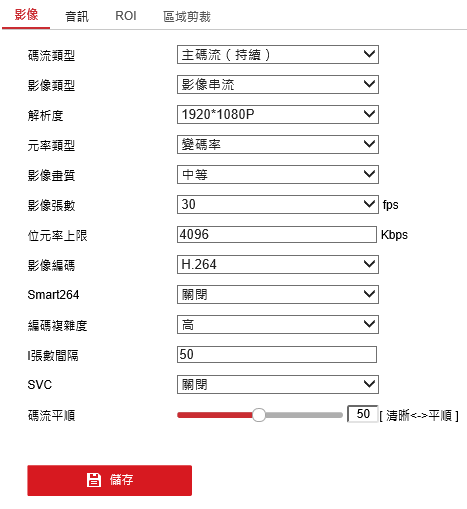

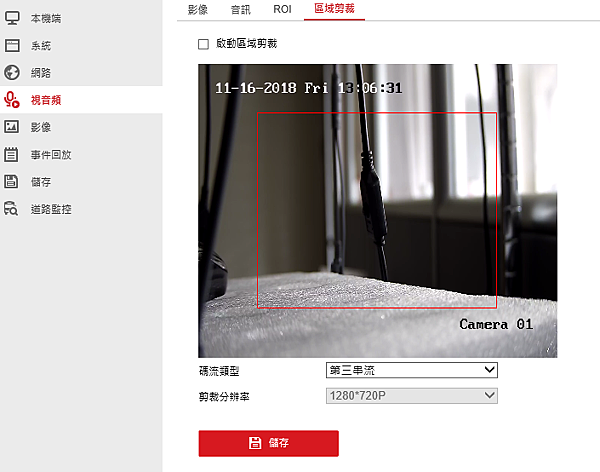

ROI
ROI

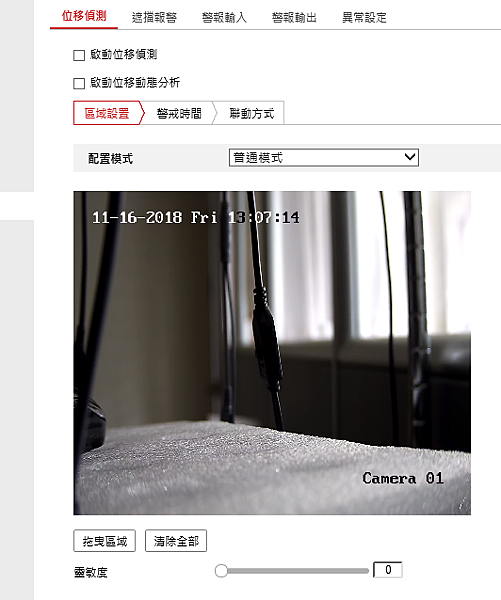

事件→位移偵測

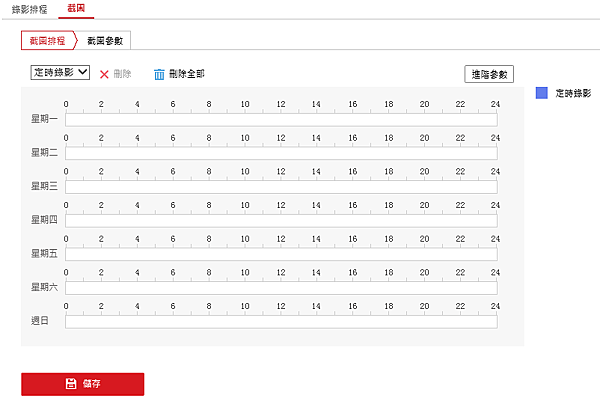

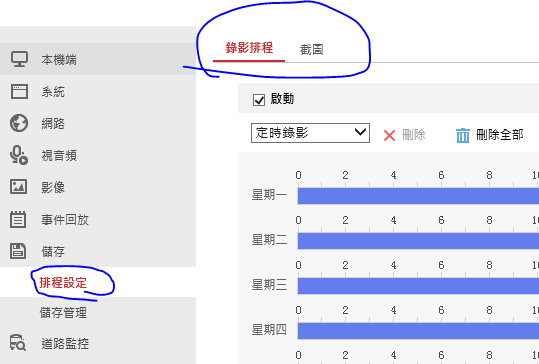

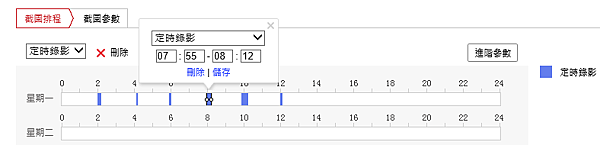

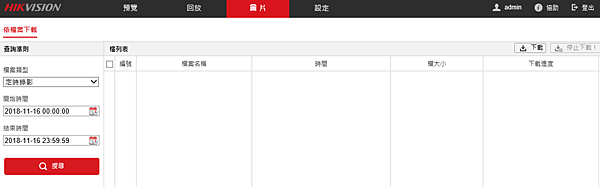

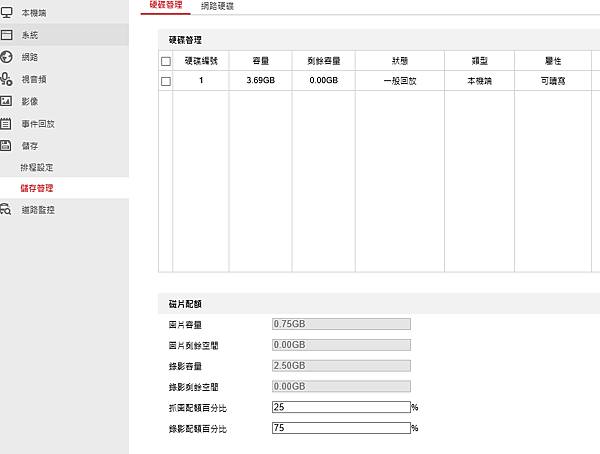

可以設定縮時錄影
設定縮時錄影的時間段

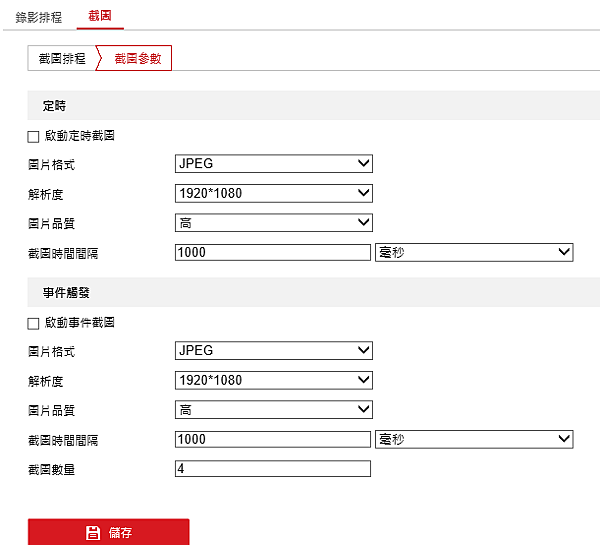

截圖參數
選中啟用選框以啟用所選檢測功能。

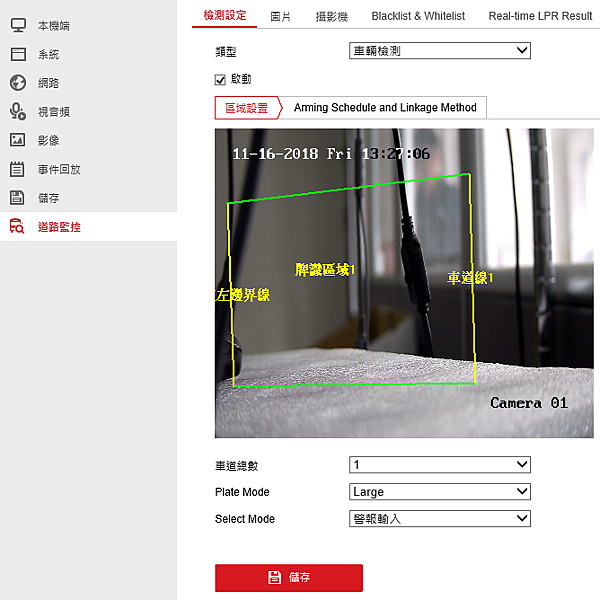

在下拉列表中選擇通道編號。最多4個車道可選。
單擊並拖動通道線以設置其位置，或單擊並將線末端拖動到調整線的長度和角度。 調整相機的縮放比例。
注意：每個車道一次只能捕獲1個車牌。
從列表中選擇板模式。
小：這意味著車牌的高度應為20至30像素由200萬像素分辨率相機拍攝的圖像。
大：這意味著車牌的高度應為30至40像素
由200萬像素分辨率相機拍攝的圖像。
從選擇模式中選擇牌照信息上載模式下拉列表。
City Street：檢測到的車輛的車牌信息將是當車輛通過檢測區域並觸發時上傳檢測。
報警輸入：輸入報警將觸發車牌捕獲和承認行動。
選擇報警輸入時:
報警輸入“A <-1”將自動輸出
被指定觸發車輛檢測，其報警類型始終為NO。
•如果使用“A <-1”警報輸入來觸發車輛檢測，則不能用於其他基本事件。
•選擇並保存警報輸入時，先前配置的連接“A <-1”的方法將被取消

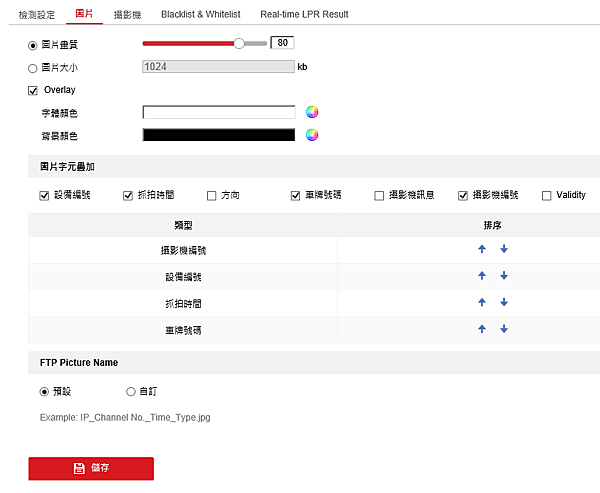

圖片：
1.進入圖片界面：配置>道路交通>圖片。
2.選擇圖片質量選項按鈕並調整質量值。
3.選擇圖片尺寸選項按鈕並輸入尺寸。
4.選中覆蓋複選框並設置字體顏色和背景顏色。
5.選中復選框以選擇文本疊加層所需的信息，包括設備編號，
捕獲時間，方向，板號，攝像機信息，攝像機編號，有效性等。
您也可以單擊上下方向按鈕調整信息的順序。
6.配置捕獲圖片的文件名。
●單擊“默認”以使用默認名稱。
●單擊“自定義”以自定義圖片名稱
選中復選框以選擇圖片名稱所需的信息，包括
報警類型，攝像機名稱，捕獲時間和銘牌號。您也可以單擊向上
和向下方向按鈕，以調整信息的順序。
7.單擊“保存”以保存設置。
可以配置攝像機信息以在此界面中顯示。

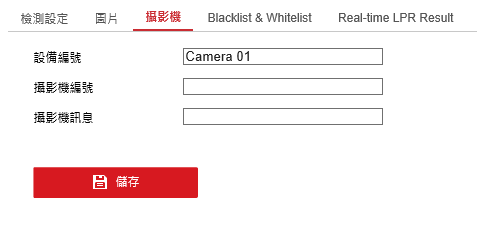

1.進入攝像頭界面：配置>道路交通>攝像頭。
2.輸入設備編號，攝像機編號和攝像機信息..
3.單擊“保存”以激活設置

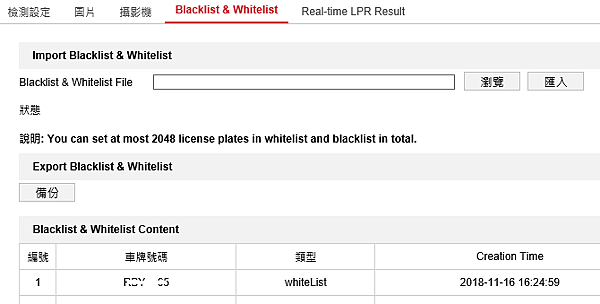

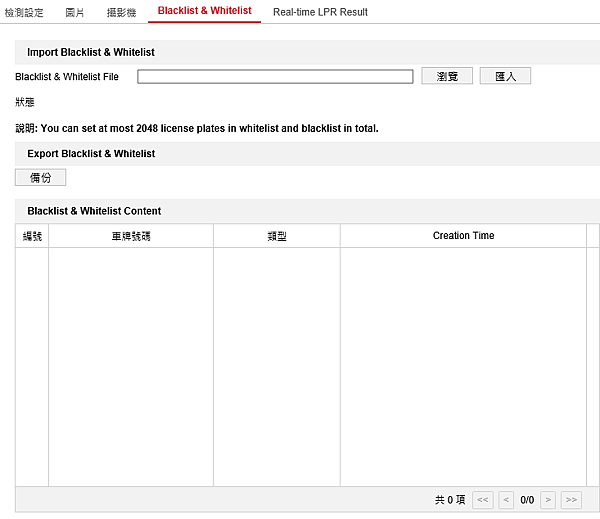

黑白名單：
文件應採用“.xls”格式
先備份下載格式
在B欄位填入車牌
在C欄位填入 0:黑名單 1:白名單
再匯入
目的：

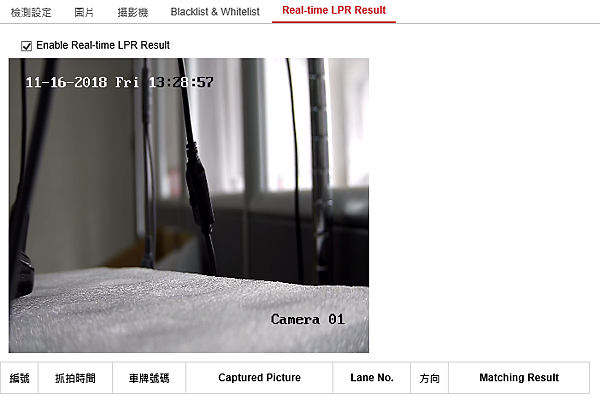

實時LPR結果頁面顯示牌照區域中捕獲的牌照。
信息包括捕獲時間，板號，捕獲圖片，車道號，方向，
並列出匹配結果（白名單，黑名單或其他清單）。 而且最多
最新捕獲的20個車牌將顯示在車牌結果區域中。
1.進入實時LPR結果界面：配置>道路交通>
實時LPR結果。
2.選中該複選框以啟用顯示實時LPR結果。

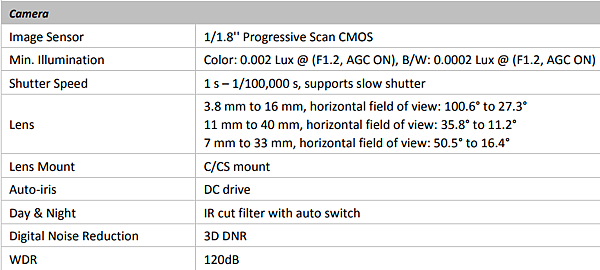

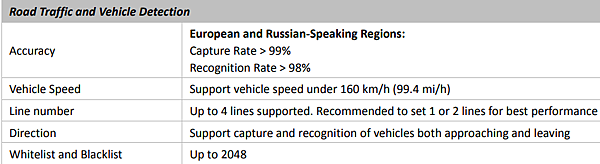

| 相機 | ||
|---|---|---|
| 圖像傳感器： | 1 / 1.8“逐行掃描CMOS | |
| 信號系統： | PAL / NTSC | |
| 閔。照明： | 顏色：0.002 Lux @（F1.2，AGC ON），B / W：0.0002 Lux @（F1.2，AGC ON） | |
| 快門時間： | 1 s - 1 / 100,000 s | |
| 慢快門： | 支持 | |
| 鏡片： | 3.8 mm至16 mm，水平視野：100.6°至27.3° 11 mm至40 mm，水平視野：35.8°至11.2° 7 mm至33 mm，水平視野：50.5°至16.4° |
|
| 鏡頭座： | C / CS安裝 | |
| 自動光圈： | 直流驅動器 | |
| 早晚： | 紅外截止濾光片帶自動開關 | |
| 寬動態範圍： | 120分貝 | |

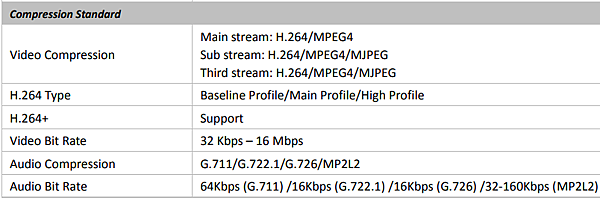

| 壓縮標準 | ||
|---|---|---|
| 視頻壓縮： | H.264 + / H.264 / MPEG4 / MJPEG | |
| H.264代碼配置文件： | 基線配置文件/主要配置文件/高配置文件 | |
| 視頻比特率： | 32Kbps的〜16Mbps的 | |
| 音頻壓縮： | G.711 / G.722.1 / G.726 / MP2L2 | |
| 音頻比特率： | 64Kbps（G.711）/ 16Kbps（G.722.1）/ 16Kbps（G.726）/ 32-160Kbps（MP2L2） | |
| 雙流： | 是 | |
| 三重流： | 是 | |

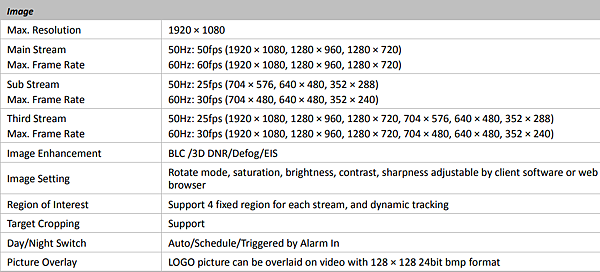

| 圖片 | ||
|---|---|---|
| 最大。圖像分辨率： | 1920 x 1080 | |
| 子流： | 50Hz：25fps（704×576,640×480,352×288） 60Hz：30fps（704×480,640×480,352×240） |
|
| 第三流： | 50Hz：25fps（1920×1080,1280×960,1280×720,704×576,640×480,352×288） 60Hz：30fps（1920×1080,1280×960,1280×720,740×480,640× 480,352×240） |
|

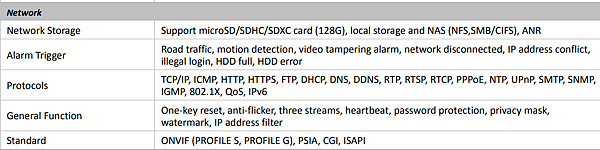

| 圖像增強： | BLC / 3D DNR / Defog / EIS | |
| 圖像設置： | 可通過客戶端軟件或Web瀏覽器調整旋轉模式，飽和度，亮度，對比度，清晰度，AGC和白平衡 | |
| 目標裁剪： | 支持 | |
| BLC： | 支持 | |
| 智能除霧： | 支持 | |
| EIS： | 支持 | |
| 3D DNR： | 支持 | |
| 投資回報率： | 每個流支持4個固定區域，並進行動態跟踪 | |
| 圖片疊加： | LOGO圖片可以疊加在128×128 24bit bmp格式的視頻上 | |
| 日/夜開關： | 報警輸入自動/計劃/觸發 | |
| 網絡 | ||
|---|---|---|
| 網絡存儲： | microSD / SDHC / SDXC卡（128G），本地存儲和NAS（NFS，SMB / CIFS），ANR | |
| 報警觸發器： | 道路交通，移動偵測，視頻篡改警報，網絡斷開，IP地址衝突，非法登錄，硬盤滿，硬盤錯誤 | |
| 協議： | TCP / IP，ICMP，HTTP，HTTPS，FTP，DHCP，DNS，DDNS，RTP，RTSP，RTCP，PPPoE，NTP，UPnP，SMTP，SNMP，IGMP，802.1X，QoS，IPv6 | |
| 一般功能： | 一鍵恢復，防閃爍，三個流，心跳，鏡像，密碼保護，視頻 掩碼，水印，IP地址過濾 |
|
| 系統兼容性： | ONVIF（配置文件S，配置文件G），ISAPI | |

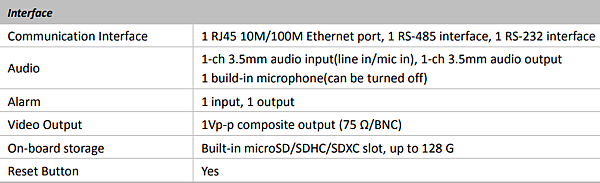

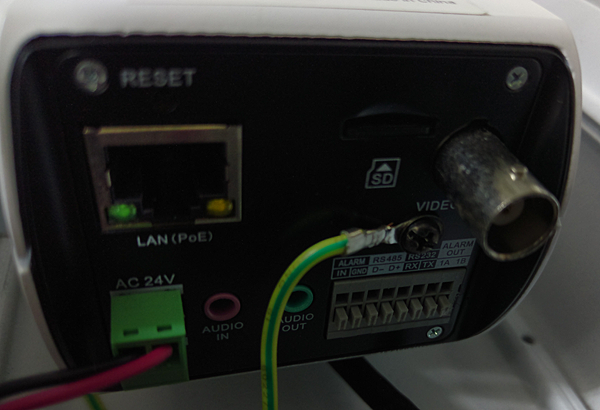

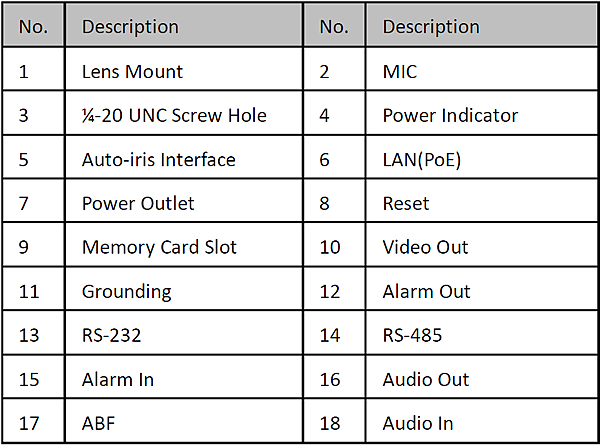

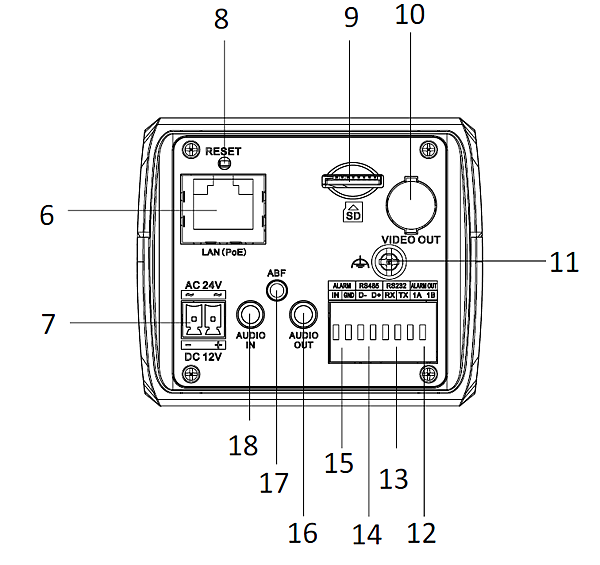

| 接口 | ||
|---|---|---|
| 通訊接口： | 1個RJ45 10M / 100M以太網端口，1個RS-485接口，1個RS-232接口 | |
| 音頻： | 1輸入，1輸出 | |
| 報警： | 1輸入，1輸出 | |
| 視頻輸出： | 1Vp-p複合輸出（75Ω，BNC） | |
| 車載存儲： | 內置Micro SD / SDHC / SDXC插槽，最大128 GB | |
| 復位按鈕： | 是 | |
| 音頻 | ||
|---|---|---|
| 環境噪聲過濾： | 支持 | |
| 音頻I / O： | 支持 | |
| 音頻採樣率： | 16kHz / 32kHz / 44.1kHz / 48kHz | |

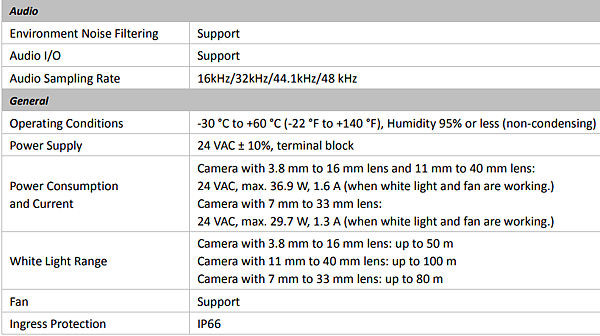

| 一般 | ||
|---|---|---|
| 紅外範圍： | 白光範圍： 攝像機，3.8 mm至16 mm鏡頭：最大50 m 攝像機，11 mm至40 mm鏡頭：最大100 m 攝像機，7 mm至33 mm鏡頭：最大80 m |
|
| 運行條件： | -30°C至+ 60°C（-22°F至+ 140°F），濕度95％或更低（非冷凝） | |
| 電源： | 24 VAC±10％，接線端子 | |
| 能量消耗： | 相機配備3.8毫米至16毫米鏡頭和11毫米至40毫米鏡頭： 24 VAC，最大 36.9 W，1.6 A（當白光和風扇工作時。） 7 mm至33 mm鏡頭的攝像頭： 24 VAC，最大 29.7 W，1.3 A（當白光和風扇工作時。） |
|
| 天氣證明： | IP66 | |
| 外形尺寸： | 相機：445.3×110×169.2毫米（17.53“×4.33”×6.66“） 包裝：683×223×215毫米（26.89”×8.78“×8.46”） |
|
| 重量： | 5500克（12.1磅） | |

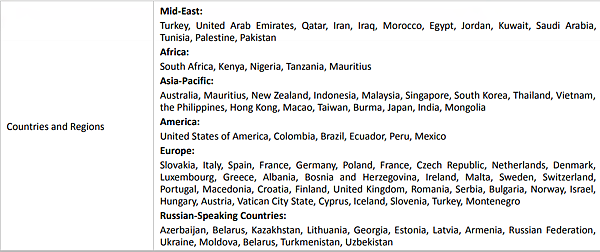

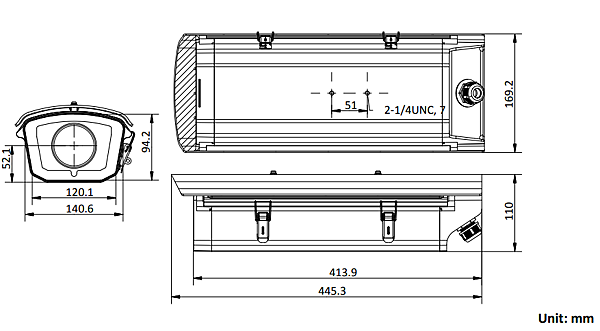

尺寸：

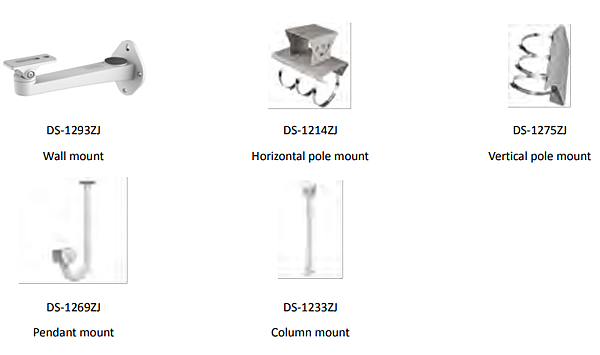

配件：
車子的"車牌"在畫面中，pixel 高度要 25~30 的範圍才會抓拍
那要怎麼知道 Pixel 的高度是多少?

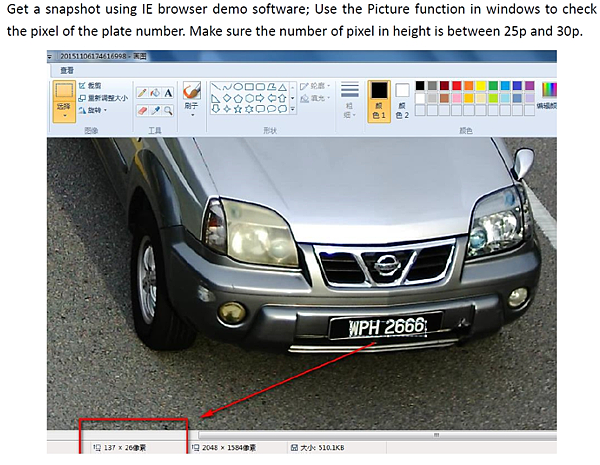

車子經過攝影機畫面時，在 web 端即時影像用截圖的方式，把圖片用小畫家開啟，
然後把車牌部分框起來，小畫家下面會顯示 Pixel 寬和高，就知道是多少了，如上面的圖片
攝影機架設時請調整焦距或位置讓車子經過時車牌的 Pixel 高度為 25~30，
且盡量為正面拍攝較精準，若有斜拍情況精準度較差
DVR、NVR 車牌搜尋功能簡易說明
測試環境：
DVR Model: DS-7208HQHI-K1
NVR Model: DS-7608NI-K2/8P
Camera Model: DS-2CD4026FWD/P-IRA
至攝影機 IE 端繪製完車牌辨識區域，並架設於 DVR/NVR 上開始錄影並拍攝車牌後，

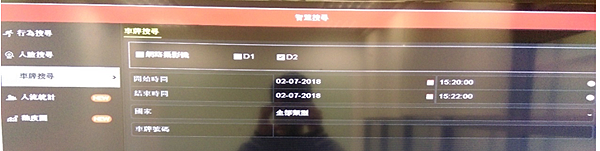

至 主選單 → 智慧搜尋 → 車牌搜尋 頁面，
可以設定搜尋的條件包含 網路攝影機 (需支援車牌辨識功能才會搜尋得到)、
開始時間、結束時間、國家 (選擇全部類型，不需修改)、車牌號碼 (手動輸入)，
設定完成後點擊搜尋

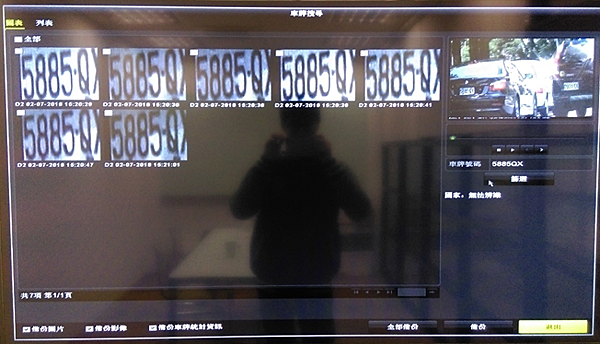

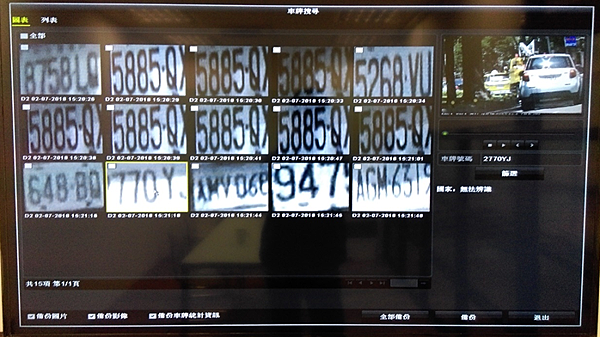

搜尋顯示結果可分為圖表與列表方式，
下圖為圖表方式呈現，圖片顯示車牌，
每個圖下方有顯示頻道與日期，
點選後右上方可以進行該車牌 10 秒回放畫面，回放畫面下方則顯示車牌號碼
選取檔案點擊 篩選 按鈕則會立即搜尋出該車牌的所有辨識出來的圖片
(ex: 選擇 5885QX 圖片點擊篩選，會搜尋出所有 5885QX 的圖片)

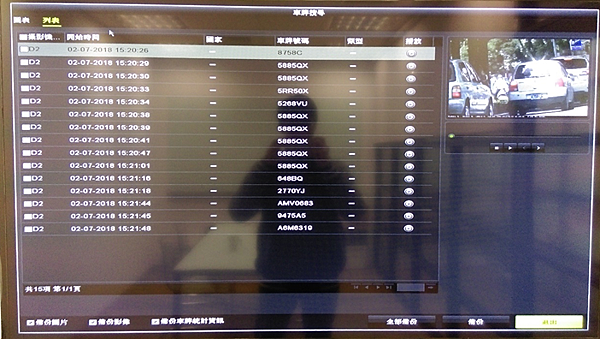

下圖為列表呈現方式，項目有 攝影機頻道、開始時間、國家、車牌號碼、類型、撥放 選項。
另外左下方有備份圖片、備份影像、備份車牌統計資料等選項可勾選，

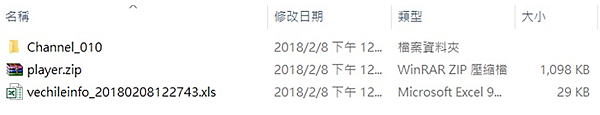

選取檔案點擊備份按鈕進行備份，匯出的檔案有 頻道資料夾、撥放軟體、車牌統計資料，如下圖
頻道資料夾內有車牌影片、車牌圖片，如下圖：

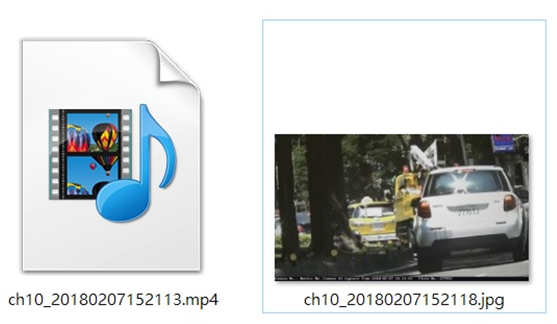

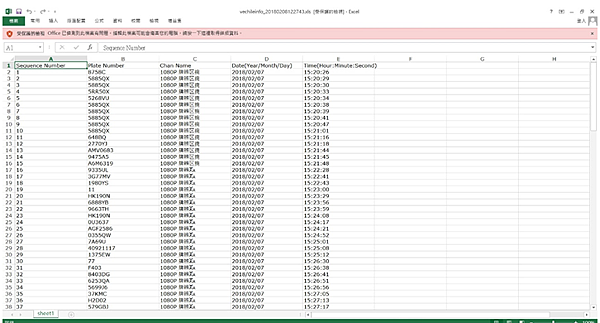

車牌統計資料則以 excel 檔案呈現，項目有 流水號、車牌號碼、攝影機名稱、日期、時間，如下圖：
DVR、NVR 車牌黑白名單功能簡易說明
DVR Model: DS-7208HQHI-K1
NVR Model: DS-7608NI-K2/8P
Camera Model: DS-2CD4026FWD/P-IRA

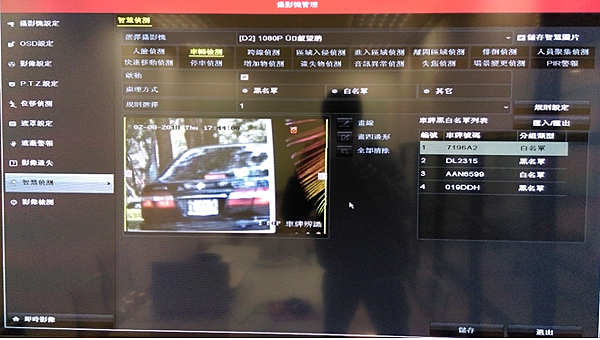

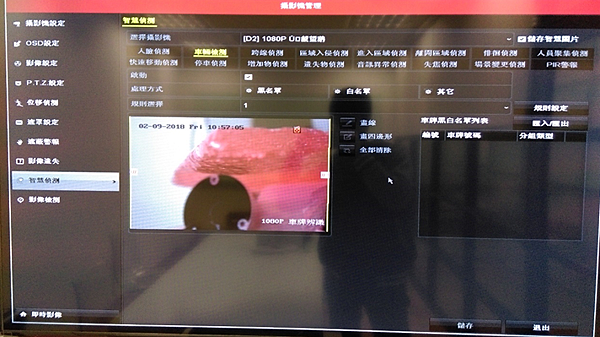

DVR、NVR接上隨身碟與車牌辨識攝影機後至
主選單 → 攝影機管理 → 智慧偵測 → 選擇有車牌偵測功能的網路攝影機 → 點擊車輛檢測，
接著點擊 車牌黑白名單列表 右邊 匯入/匯出 按鈕，
再點擊匯出按鈕來取得 excel 檔案，拔出 隨身碟接至 PC 上。
此步驟用意是取得 excel 檔案內容格式，
以避免自己創建錯誤內容格式而產生匯入失敗的問題。
開啟匯出的 excel 檔案，確認有三個欄位分別為：
No. (b) Plate Num (c) Group(0 black list, 1 white list)
No. 欄位依序輸入 1、2、3…
Plate Num 欄位輸入 車牌號碼
Group(0 black list,1 white list) 欄位
0 則代表黑名單
1 則代表白名單
儲存 excel 檔案時務必儲存 .xls 格式，
將 隨身碟 接入 DVR、NVR 並匯入此檔案會顯示名單於列表上，如下圖：

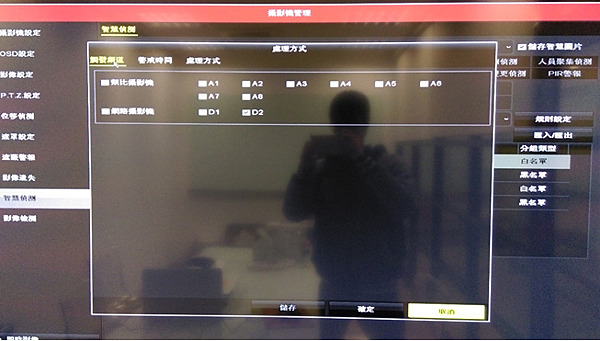

下圖列出黑白名單能夠執行相對應的警報內容 (黑白名單內容相同)，
設定完成後可進行相對應的警報觸發：

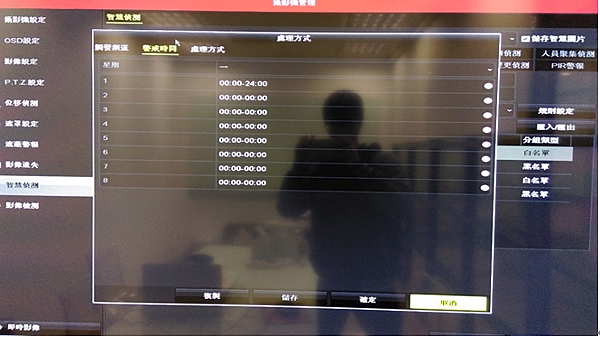

觸發頻道：
警戒時間：

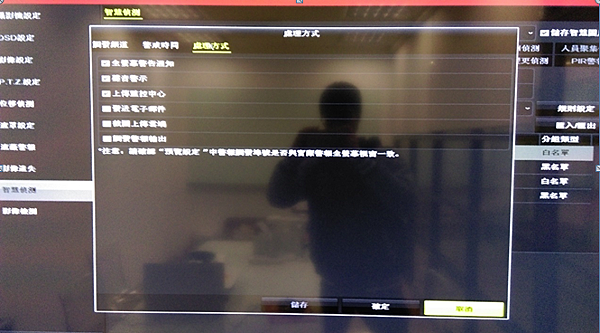

處理方式 (會依 DVR、NVR 型號而支援不同的項目)：
