聯盟ISDK26 門口機卡
聯盟ISDK26 門口機卡
 門口機卡P3之Pin5,Pin6為門口機連接點, 可接二芯的門口機,按鍵S1-S3共有3個可在程式設定上 設定3個不同響鈴群。
4-10 按鍵1的響鈴群組F170-0001 (門口機卡接點5，6 門口機按鈕並接的Ｓ1) (第一群組為門口機預設響鈴群組和2-35配合響鈴) 4-11 按鍵2的響鈴群組F170-0002 (門口機卡接點6，7 門口機按鈕並接的Ｓ2) 4-12 按鍵3的響鈴群組F170-0003 (門口機卡接點6，8 門口機按鈕並接的Ｓ3)
再於2-35 加上要響鈴的分機 例: 若要第三群組的分機響鈴 0:0 1 . . 3
門口機卡P3之Pin1(EL)為電鎖供電連接點由本系統供電控制DC24V的電鎖, 勿再外加電源。
門口機卡之Pin4(PT)為電鎖上未關門開關連接點。 而P3之Pin2, Pin3是同一接點(A)。
設一門口機鍵當開門指示燈： 設一門口機鍵 2-46 在任一空白鍵按276→顯示L76 當PT接腳(3、4腳)短路 門口機鍵亮 Pin2，Pin3是同一接點(A) 鳥牌電鎖pt接腳 開門 ： (A )(PT) 短路 門口機鍵亮 關門 ： (A )(PT) 斷路 門口機鍵滅
門口機通話音量
送話音量4-26 預設40 門口機麥克風音量 受話音量4-33 預設32 門口機喇叭音量
電鎖動作時間 6.36板本之後 4-60預設5 單位 0.1 秒
鳥牌電鎖 電源輸入 DC12V 或 AC24V
正鎖：人在室內往內拉
反鎖：人在室內往外推
磁簧開關nc 接觸時短路 磁簧開關no 接觸時開路
門口機卡改為乾接點 送電接點：JP1,JP3短路 JP2斷路 乾接點 ：JP1,JP3斷路 JP2短路
|

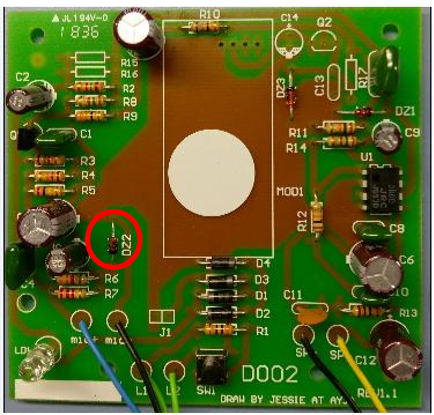

為避免 DHU-A1(類比門口機) 麥克風常會被燒燬,增加 DZ2 位置加裝
DIP 1/2W 5.1V 積納二極體保護, D002 PCB 材料表已於 107/09/19 抽換完成
